【環保技術】高壓納秒脈沖放電水處理新技術

高壓脈沖放電等離子體水處理技術幾乎是各種高級氧化技術的天然組合，它集合了高能電子轟擊、羥基自由基氧化、紫外光降解、臭氧氧化等多種效應于一體，對有機污染物的處理具有高效率、重復性好、無選擇性等優點，且對有機污染物的降解具有廣泛的適用性。

利用高壓納秒脈沖驅動等離子體放電，產生大面積放電通道，在放電空間迅速傳播引起雪崩效應，產生強紫外光、臭氧和高能電子協同作用，在反應器中直接產生活性極強的自由基和活性物質如OH?、H?、O?、HO2?、O3、H2O2 等，通過自由基和活性物質與有機化合物之間的聚合、取代、電子轉移、斷鍵等作用，使大分子難降解有機物氧化降解成低毒或無毒的小分子物質，甚至直接降解成CO2和H2O，達到降解效果。近兩年針對焦化廢水、印染廢水、中醫藥廢水等難降解和劇毒物質的降解處理以及湖泊河流藍藻凈化處理等都有研究應用，采用納秒脈沖放電等離子體放電水處理降解有毒有害物質效果可達90%以上。

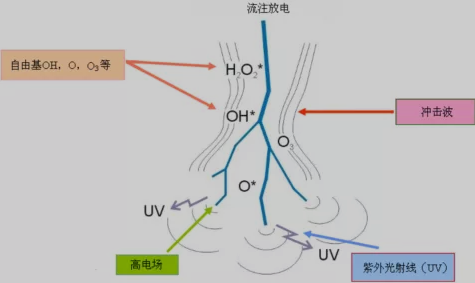

圖1 多種物理效應協同氧化效果

納秒脈沖等離子體放電環保技術具有多方面技術優勢，多種物理效應協同氧化效果，工藝結構簡單，無需添加氧化劑，能源利用效率高，處理效果好，環保節能，格外受到環保領域的青睞。
1、技術路線
利用脈沖電暈法產生等離子體進行水處理的設備主要分為兩大部分：高壓脈沖電源和反應器。高壓脈沖電源用于產生等離子體;反應器則利用產生的活性物質以及伴隨產生的熱、光、波等效應來凈化水質。應用于水處理的高壓脈沖電源其電壓脈沖寬度要求在納秒級。因為高壓脈沖放電處理水要求陡前沿、窄脈沖電源系統，這樣才能保持穩定地生成低溫等離子體，并得到強電場并達到節能的目的。水中高壓脈沖放電電壓上升時間一般 <300ns，脈沖寬度 <600ns。  水中氣泡放電廢水處理裝置是含氣泡液體流經外殼絕緣的高壓電場，當窄脈沖施于兩極板時，將使每個小氣泡發生放電，可以處理大流量的水。該工藝中，放電等離子體與水溶液的接觸面積大，氣液混合均勻。
2、納秒脈沖電源
從放電形式來講，高壓脈沖放電是一種能量利用效率比較高的形式。高壓脈沖放電的基本特點就是，在比較短的放電脈沖中將質量比較輕的電子加速，由高能電子與放電區域中的其它微粒進行碰撞從而誘導一些氧化性微粒的產生。在這個過程當中，一些比較重的荷電微粒，如離子，由于放電脈沖時間短而得不到加速。這樣一來，大部分能量都被用來加速電子提供碰撞的能量，從而使能量利用的效率提高。然而事實上還是由部分能量轉化成熱量。同時放電過程中可以看到放電通道向外輻射的光。該過程中產生的沖擊波以及微氣泡產生與潰滅并由此產生脈動也消耗電能。    系統供電采用納秒脈沖電源供電，放電極直接置于水中。放電極是該裝置的關鍵設備，其性能和參數將直接決定反應器內等離子體的狀態，從而影響水處理的效果。為了持續穩定地生成和維持等離子體，高壓脈沖必須具有脈沖前沿陡峭、脈沖寬度窄的特點，以得到強電場并達到節能的目的。該裝置采用空載峰值 50kV、上升時間 200ns，滿載峰值 40kV、脈寬 <600ns，脈沖頻率 1-1kHz可調的納秒脈沖電源。
傳統的脈沖電源多為利用火花隙作為開關產生脈沖，但是火花開關壽命較短，該電源采用新型電力電子開關器件和磁壓縮技術代替火花隙，這樣可以大大的提高開關的壽命以及電源工作的可靠性和穩定性。  脈沖電源原理為交流三相輸入先經過三相整流升壓輸出 1.5kV對C1進行儲能，通過大功率IGBT開關，使C1，脈沖變壓器形成諧振回路在低壓側形成脈沖電壓再經脈沖變壓器升壓形成us級脈沖電壓，再經脈沖變壓器后兩級磁壓縮電路將脈沖電壓壓縮為ns電壓信號水體反應器內實現脈沖電暈等離子體產生。納秒脈沖電源電路原理圖
如圖2：

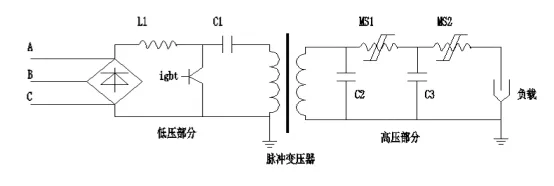

圖2  納秒脈沖電源原理圖

3、適用場合及工藝流程
3.1廢水污染物的降解處理

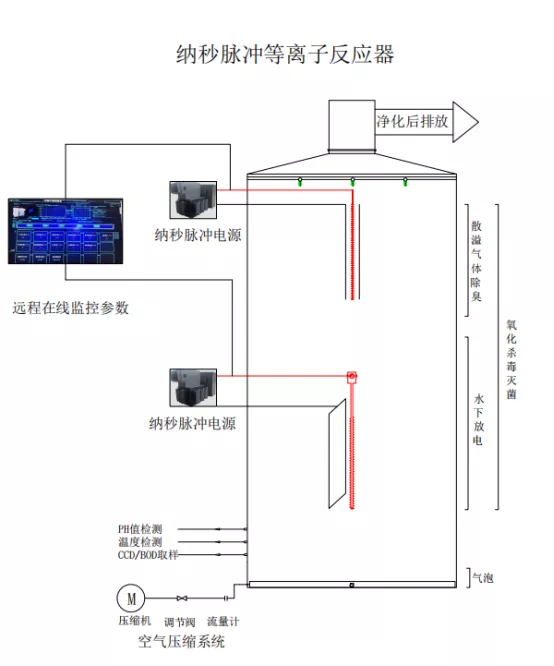

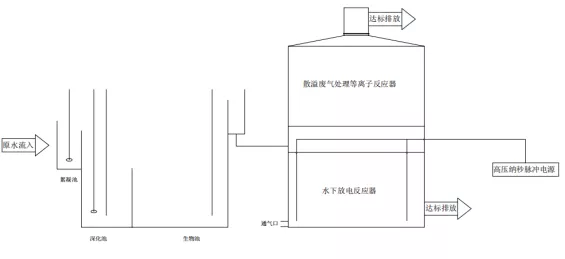

圖3 污水處理系統

脈沖電源水下放電污水處理系統由等離子體發生與自由基注入系統、高效傳質反應器、臭氣凈化等幾部分組成，形成廢水污染物降解、消毒滅菌和臭氣凈化的一體化。將壓縮空氣通過微孔曝氣器對廢水進行曝氣，提供高強度氣液傳質，在放電等離子體自由基作用下快速完成有機物的降解、消毒滅菌，水面逸散的廢氣被集氣系統收集，經放電等離子體氧化除臭后凈化排放。

圖4 等離子凈化反應系統
3．2 湖泊藍藻處理
納秒脈沖水下放電過程中發生的化學物理現象，不僅能產生大量活性物質能與水中的有機物等有害物質發生化學反應，形成另一種能夠去除或無害的物質；而且放電過程中產生的沖擊波、紫外線的輻射可以破壞藍藻等細胞膜、氣囊膜等的結構，使其喪失保護細胞的能力，嚴重影響藍藻等細菌、真菌的生長、繁殖，最終死亡下沉到水底。藍藻等藻類植物沉積到水底之后，經分解可以作為其它植物的有機肥料，實現湖泊藍藻無害化處理。

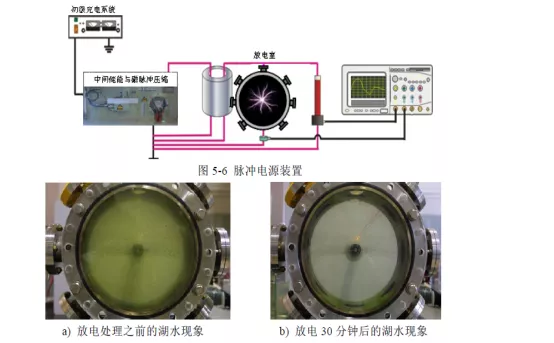

圖5  水下放電前后湖水除藍藻對比

圖5 a為放電前放電室內的湖水呈現情況，可以看出大量的藍藻漂浮在放電室的水面上，湖水十分渾濁。圖5 b為放電30分鐘后的湖水呈現情況，很明顯的可以看出，藍藻已經下沉到放電室底部，湖水變得十分清澈，表明藍藻細胞已經被殺滅。同時，整個放電的過程中，放電室的溫度不變，一直保持在常溫的條件下。

4、結論
傳統的污染環境處理方法主要是通過物理與化學的方式達到凈化的目的，如混凝、沉淀、澄清、過濾及消毒等方法。這些方法存在著一定的弊端，主要有去除對象十分局限，僅對特定的污染物質起作用，要向水中投入其他物理與化學物質，易帶來二次污染，在除去一種有害物質的同時，引入另一種更難處理的物質，無法達到完全凈化的目的。因此傳統方法已經不能滿足人們對于環境資源需求日益增長的要求。高壓納秒脈沖電源水下放電技術作為一種新的水處理方法在這種呼聲中應運而生，備受業界的關注。由于它不僅克服了傳統水處理方法的缺點，還具有自身獨特的優點，如不僅能利用脈沖電源裝置通過電極對污染物放電，將其分解，實現了完全凈化的目標，而且該裝置的結構也十分簡單，易于實現，適用污染源范圍廣泛，治理徹底，周期短等優勢，因此它成為當前水處理方法中的主要研究方向之一。
同時目前，國內外很多學者將高壓納秒脈沖電源設備應用于滅除湖泊藍藻的實驗中，實驗結果表明經納秒脈沖水下放電處理以后，藻類細胞的滅殺率遠遠高于其他方法，而且脈沖電源設備更加節省能源，需要的功率很小。但是這種放電過程對于脈沖電壓的幅值以及上升沿的要求很苛刻，要求高幅值，陡上升沿，高放電速率，這樣藻類細胞的滅除效果才更好。

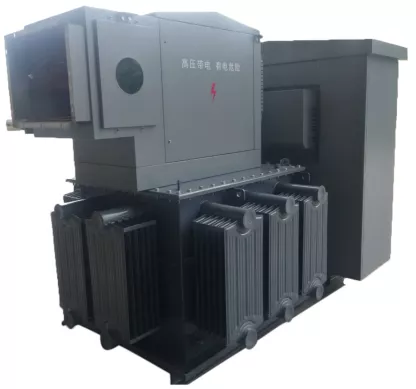

圖6 納秒脈沖電源
